圓振動篩產品說明書
發布日期：2015-12-24 作者：隆中

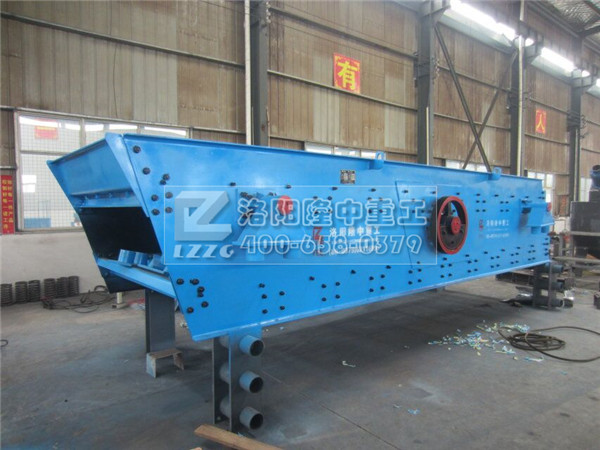

圓振動篩圓振動篩是一種做圓形振動、多層數、效率gao新型振動篩。圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率gao、振動噪音小、堅固耐用、維修方便、使用安全等特點，該振動篩廣泛應用于礦山、建材、交通、能源、化工等行業的產品分ji。
一、結構組成
圓振篩篩機主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。
1. 篩箱：由數種厚度不同的鋼板焊制而成，具有特定的強度和剛度，是篩機的主要組成部分。
2. 篩網：有低碳鋼、黃銅、青銅、不銹鋼絲、彈性桿等數種篩網。
3. 電機使用與維修方法：詳見電機使用說明書。
4. 電機臺座：下振式篩機的電機臺座是可移動的，使用前連接螺釘需要擰緊，特別是新篩機試用前三天，需要反復緊固，以免松動造成事故。
5. 減震彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧需要垂直于地面。
6. 支架：由四個支柱和兩個槽鋼組在，支持著篩箱，安裝時支柱需要垂直于地面，兩支柱下面的槽鋼應相互平行。
二、工作原理
電機通過輪胎式連軸節驅動激振器、偏心塊gao速度旋轉產生強大的離心力，使篩箱做強制性、連續的圓運動，物料則隨篩箱在傾斜的篩面上作連續的拋擲，不斷地翻轉和松散，細粒ji有機會向料層下部移動，并通過篩孔排出，卡在篩孔的物料可以跳出，防止篩孔堵塞，這樣周而復始的完成了粒度的分ji和篩選過程。
三：產品特點
1、處理能力大，篩分效率gao。
2、振動器采用軸承稀油潤滑、外置式塊偏心結構。具有激振力大，軸承負荷小、溫度低，噪音小等特點。（軸承溫升小于35°）。
3、振動器整體拆裝，維護、更換方便，大大縮短了檢修周期。（更換振動器只需1～2小時）。
4、篩機側板采用整板冷作、無焊接、強度gao使用壽命長。 橫梁與側板間聯接采用抗扭剪gao強螺栓聯接，無焊接、橫梁易更換。
5、篩機采用橡膠彈簧減振，與金屬彈簧比，具有噪音小，壽命長，過共振動區平穩、 篩機各支點動負荷小等優點。
6、電機與激振器聯接采用撓性聯軸器，具有使用壽命長，對電機沖擊小等優點。
四、應用行業
化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆?jié){、蛋粉、醬油、果汁等。
金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、gao嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
公害處理：廢油、廢水、染整廢水、助劑、活性碳特點
五、操作要點
1、操作人員在工作前應閱讀值班記錄，并進行設備的總檢查。檢查三角帶的張緊程度、振動器中的油位情況，檢查篩面張緊情況、各部螺栓緊固情況和篩面破損情況。
2、振動篩啟動應遵循工藝系統順序。
3、在振動篩工作運轉時，要用視、聽覺檢查激振器和篩箱工作情況。振動篩停車后應用手觸摸軸承蓋附近，檢查軸承溫升。
4、振動篩停車應符合工藝系統順序。振動篩除特殊要求外，嚴禁帶料停車后繼續向篩子給料。
5、振動篩交接班時應把當班篩子技術狀況和發現的故障記入值班記錄。振動篩記錄中應注明零部件的損傷類別及激振器加、換油日期。
六、存放安檢
設備在出廠前需精工征集裝配及無負載試車，經檢查各項指標合格后方能出廠，因此，設備在發運到使用現場后，應按裝箱清單及成套設備發貨單檢查整臺機器的零部件是否齊全，技術文件有否紕漏。
設備到達現場后，不可直接擱置在地面上，應平穩放置在平整的枕木上，并要求離地面距離不小于250mm。如果存放在露天，應加防油布遮蓋，以防風雨侵蝕。
七、日常保養
（一）、啟動前：
1、檢查粗網及細網有無破損。
2、每一組束環是否鎖緊。
3、檢查旋振篩的篩框的V型圈是否有破損，如果有破損需要及時修補，防止物料泄露。
（二）、啟動時：
1、注意有無異常雜音。
2、電流是否穩定。
3、振動有無異狀。
（三）、使用后：每次使用完畢即清理干凈。
定期保養
定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位需要加油潤滑。振動：有了型號 篩面規格 篩面層數 篩孔尺寸 進料粒度 處理量 電機功率 振動頻率 雙振幅這些數據，可以讓搜索震動篩的人有更深刻的了解。
以上是振動篩廠家隆中重工為大家介紹的圓振動篩產品說明書，如果您對圓振動篩還有什么不解，歡迎撥打400-658-0379進行咨詢。
